R1100RTにKTMバックプレッシャーバルブ装着

先日購入の報告を行った内圧コントロールバルブ(KTMバックプレッシャーバルブ)、
実際に装着作業を行いました。

(おさらいで、こちらもご覧ください)
RTにもそろそろ…内圧コントロールバルブ入れるかな
内圧コントロール(バックプレッシャー)バルブ、到着!

ちなみに、この内圧コントロールバルブがどういう働きをするものかは、
Kachiさんのこちらの記事に詳しく記されています。

さて、今回ブローバイの経路をイジるという事で、
まずはブローバイキャッチタンクの排出をやってみました。
これまたKachiさんの記事で知識を得たものです。

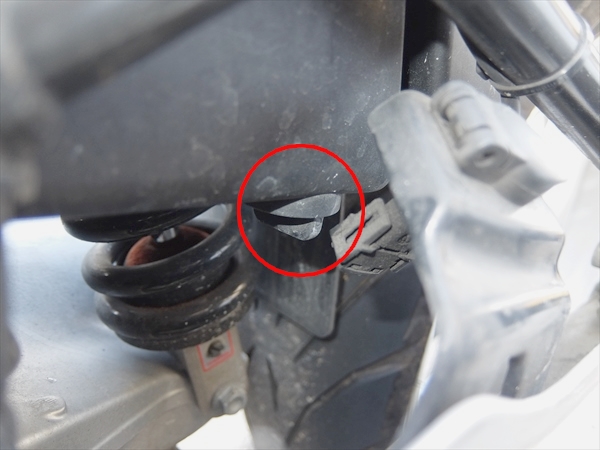

車体左側のサイドカバーを外したら見える、この部分。
半回転ほど回すと、ドレンキャップが外れます。

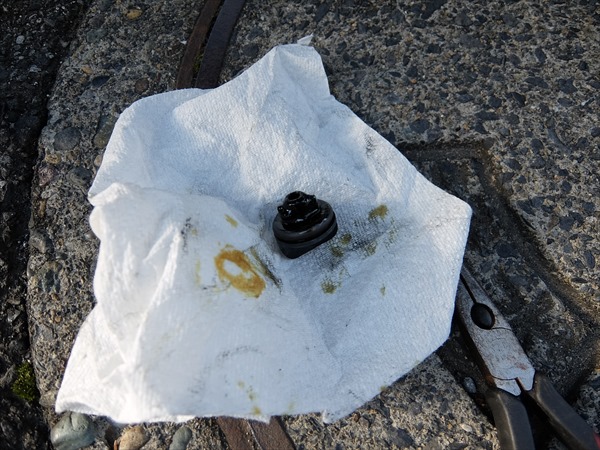

外したドレンキャップ。
キャッチタンクからはさぞタップリと燃料まじりのオイルとが出てくると思いきや、
それほどでもありませんでした。まぁ一安心で復元。

さて、ここからバックプレッシャーバルブの装着本番です。

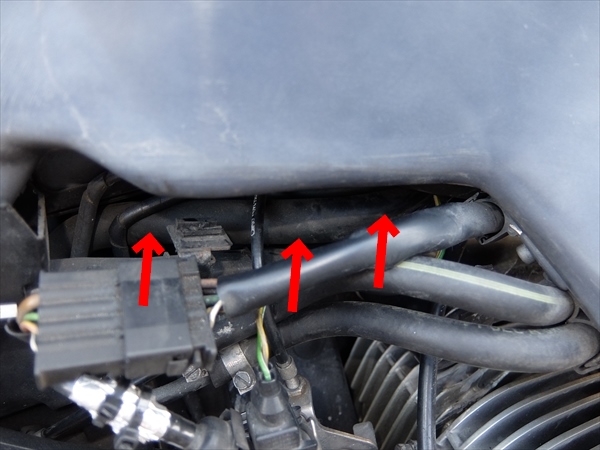

まずは、ブローバイの経路(ホース)を確認。

1100RTの場合、右側のカウルを外し、燃料ホースやらハーネスやらをかき分けた奥にあります。

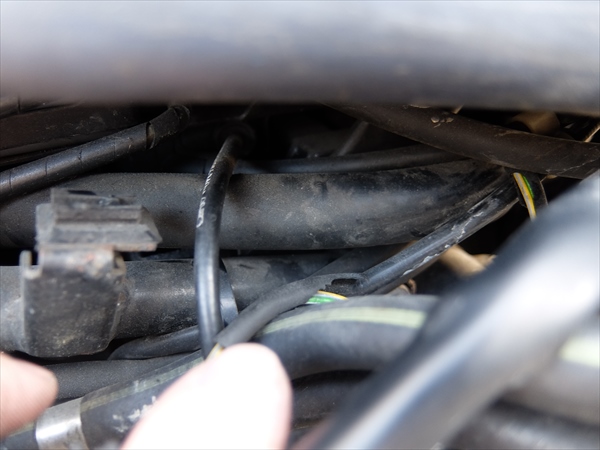

コレですね。太さ的にバックプレッシャーバルブが入りそうなホースはこれ1本しかないのですぐわかります。


取付スペースを吟味して(本体と手が入りやすいところ)、ホースを2㎝くらいカット。


切った後にバルブを入れて、ホースバンドで締め付けて完了!
バルブの方向だけ間違わないようにすればOKです。
※ガスがエンジン側からエアクリーナーBOX方向に流れるようにする。

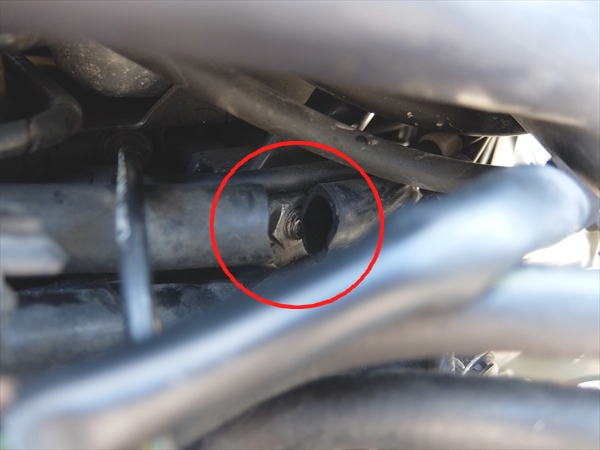

で、この写真ですが・・・ホースの切り口の処理が斜めになってしまいきちんとハマってない悪い例です!
撮影後に、向かって左側のホースの切り口を処理し直しました。
最初にホースい切れ目を入れる時はカッターでOKですが(固くないので)、
切り口や切断長さの調整なんかはニッパーを使うと良いですね、

私もニッパーで切り口を整えて、しっかりとバルブを付け直して…

写真を撮るのを忘れていたのであります。(爆)

この後、同調の撮り直し等行っていますので、続きは次回に。
